Construcción de protector de circuito de sobre y bajo voltaje: diseño de detección y conmutación

Lo que se encuentra entre el enchufe y el aparato: detección, referencia, comparación, retardo y conmutación, y cómo esas elecciones deciden si un protector sobrevive a cargas reales.

Una línea de 230 V que cae a 170 V en una tarde calurosa detendrá un compresor y sobrecalentará su devanado en cuestión de minutos. Se espera que el protector enchufado delante de ese aire acondicionado se desconecte rápidamente, permanezca desconectado y se vuelva a conectar solo una vez que la línea se haya asentado. Ese comportamiento no proviene de un solo chip; proviene de un conjunto de etapas que deben trabajar juntas, cada una con su propia tolerancia, su propio costo y su propio modo de falla.

La primera conclusión: la fiabilidad se decide por cuatro cosas. Con qué precisión la referencia de detección mide la línea, qué tan amplia es la ventana de disparo y cuánta histéresis lleva, cuánto dura el retardo de reconexión y cómo se dimensionan el elemento de conmutación y la ruta de carga a su alrededor. El formato del gabinete y del enchufe sigue, porque deciden a qué mercados puede ingresar la unidad.

Dos protectores pueden compartir la misma carcasa, la misma calificación en la etiqueta y una diferencia de precio diez veces mayor. Lo que los separa casi nunca es el plástico.

Las cuatro etapas dentro de un protector de voltaje

Retire la carcasa de un moderno protector de sobre y bajo voltaje y aparecerá la misma cadena funcional, ya sea que la unidad se conecte a un solo enchufe o se monte en un riel DIN.

• Detección y referencia: reduce la red y produce una referencia de CC estable con respecto a la cual se mide la línea.
• Comparación: decide si el valor medido se encuentra dentro o fuera de la ventana aceptable, con histéresis para detener la vibración en los bordes.
• Retraso y lógica: mantiene la salida apagada después de una falla y se rearma solo después de un período continuo de buen funcionamiento.
• Ruta de conmutación y carga: los contactos del relé o contactor, el cobre de la PCB, los terminales y la pequeña fuente interna que alimenta la electrónica.

La mayoría de las fallas de campo se deben a una falta de coincidencia entre las etapas: un circuito de detección preciso emparejado con un relé demasiado pequeño para la carga, o un relé de buen tamaño emparejado con una referencia que se desplaza a medida que la placa se calienta. Los lectores que quieran que se explique en profundidad el lado de la detección pueden comenzar con esto guía de principios y tipos de funcionamiento de protectores de voltaje ; El resto de este artículo se centra en la construcción.

Detección, referencia y de dónde viene la precisión

Dominan dos técnicas de detección. Un divisor resistivo reduce 230 V a unos pocos voltios antes de la rectificación y el suavizado. Es compacto y económico, pero su precisión sigue la tolerancia de la resistencia y varía a medida que los componentes se calientan. Un transformador pequeño o una ruta de medición aislada cuesta más espacio en la placa y cobre, pero mantiene mejor la precisión y sobrevive a transitorios que saturarían un divisor simple.

Luego, la señal debe convertirse en algo que el comparador pueda juzgar. La detección de picos reacciona rápidamente pero interpreta mal las formas de onda distorsionadas; La conversión RMS es más lenta pero sigue el verdadero efecto de calentamiento del suministro. En redes que transportan una gran carga de inversores o motores, esa diferencia decide entre disparos molestos y un funcionamiento estable.

Configuraciones típicas de ventana

En un suministro nominal de 230 V, la configuración de fábrica generalmente se acerca a 175 V para el disparo por bajo voltaje y 250 V para el disparo por sobrevoltaje, con una reconexión retrasada por minutos. Los modelos ajustables mueven el umbral de subtensión entre aproximadamente 150 y 210 V y el umbral de sobretensión entre aproximadamente 230 y 280 V. Una precisión de más o menos 2% es una expectativa razonable de una unidad construida adecuadamente; un error del 5% en el lado de subtensión significa que un compresor ya puede quedar sin suministro antes de que se abra el relé.

La etapa de retraso y lo que protege

La etapa de retardo es lo que convierte un interruptor en un protector. Cuando la línea vuelve a un valor saludable, el compresor necesita tiempo para igualar la presión del refrigerante. La reconexión demasiado temprana reinicia el motor contra un sistema cargado, lo que acorta su vida más rápido que el evento de voltaje en sí.

Las diferencias constructivas son visibles aquí. Los diseños analógicos utilizan una red RC que alimenta un comparador, con el retraso fijado por un condensador y una resistencia. Los diseños digitales ejecutan un pequeño microcontrolador, que permite perfiles de retardo específicos del mercado y convierte la calibración de fábrica en un paso de software en lugar de un paso de soldadura. Ambos son viables. Las preguntas que vale la pena plantearse son cómo se comporta el retraso cuando el suministro parpadea repetidamente y si la reconexión requiere un período continuo y saludable en lugar de una única muestra limpia.

Elegir el elemento de conmutación

La etapa de conmutación soporta toda la carga y, por lo general, es la primera parte que falla cuando un diseño no está especificado.

• Relé de montaje en PCB: compacto y económico, adecuado para cargas resistivas de 10 a 16 A. Los contactos soldados son la falla clásica una vez que las cargas inductivas o de alta irrupción se conmutan repetidamente.
• Relé de alta resistencia o contactor pequeño: espacios de contacto más amplios y puntas de aleación de plata, utilizados en diseños de 30 A y en unidades destinadas a acondicionadores de aire.
• Triac o interruptor de estado sólido: silencioso e ilimitado en ciclos de conmutación, pero produce calor que debe ser disipado y generalmente cuesta más por amperio.

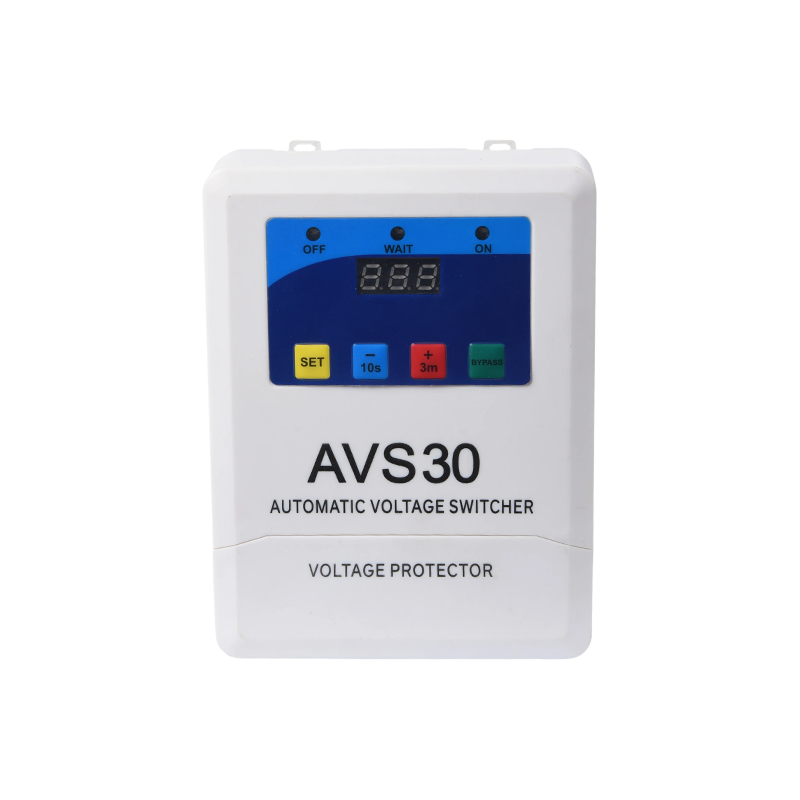

La clasificación de una etiqueta describe la corriente constante. Un compresor consume varias veces esa cifra durante una fracción de segundo al arrancar, por lo que un relé elegido solo en la cifra de la etiqueta no durará. Un protector automático contra sobretensiones de 120 V 30 A construido para el mercado norteamericano es un punto de referencia útil al comparar el tamaño de los contactos de los proveedores para la misma clasificación nominal.

La ruta de carga y su presupuesto térmico

Entre el relé y el zócalo se encuentra la ruta de carga: pistas de cobre, uniones soldadas, tornillos terminales y cableado interno. Su calidad se manifiesta en forma de calor y caída de voltaje. A 230 V, una potencia nominal de 3300 W corresponde aproximadamente a 14,3 A, por lo que un diseño de 15 A apenas tiene un 5% de espacio libre. Ese margen sólo se mantiene si el ancho de la traza, el peso del cobre y el par terminal se controlan en la producción.

Una unidad ajustable de 230 V, 15 A y 3300 W es un ejemplo representativo de cómo se empaqueta ese presupuesto térmico para un aparato de alto consumo como un aire acondicionado o un calentador de agua.

El manejo de sobretensiones se construye por separado. Los varistores de óxido metálico absorben picos cortos y se eligen según el voltaje de sujeción y la clasificación energética; no desconectan un aparato de una sobretensión sostenida. Un protector que reivindique ambas funciones debe contener ambos conjuntos de piezas.

Vivienda, interfaz de enchufe y construcción regional.

La interfaz de la carcasa y el enchufe deciden en qué mercados puede entrar legalmente un producto y cambian la construcción eléctrica más de lo que esperan los compradores. Los enchufes Schuko europeos tienen una potencia nominal de 16 A y llevan una pinza de tierra en el lateral; Los enchufes norteamericanos NEMA 5-15 tienen una clasificación de 15 A con una geometría de hoja diferente. Por lo tanto, la misma electrónica se encuentra en diferentes molduras, con diferentes espaciamientos de terminales y distancias de fuga.

Las versiones con múltiples salidas añaden otra limitación. Cada enchufe comparte un relé y un conjunto de contactos, por lo que importa la corriente agregada en lugar de la corriente por enchufe. Una unidad de protección automática contra sobretensiones de 120 V y 15 A con tomas múltiples lo demuestra claramente: la carcasa parece generosa, pero el elemento de conmutación todavía tiene que llevar todo lo enchufado.

La elección del plástico también pertenece a la construcción. Los grados ignífugos con clasificación UL94 V-0, el espesor de pared adecuado alrededor de las partes activas y los enchufes empotrados o con contraventanas donde las normas locales lo exigen afectan el costo y la seguridad mucho más que el acabado de la superficie.

Verificación: qué medir en lugar de mirar

Dado que la mayor parte de la construcción es invisible desde el exterior, la inspección entrante debe basarse en mediciones. Las comprobaciones siguientes separan un envío conforme de uno problemático de forma más fiable que cualquier inspección visual.

Convertir las opciones de construcción en una especificación de pedido

Para los importadores y propietarios de marcas, todo lo anterior se convierte en una hoja de especificaciones. Cuanto más precisamente esté escrito, menos espacio habrá para la sustitución durante la producción.

1. Tensión nominal, frecuencia y estándar de enchufe para el mercado de destino.
2. Ventana de disparo, rango de ajuste e histéresis, expresados ​​como números con tolerancias.
3. Retraso en la reconexión, incluido el comportamiento durante el parpadeo repetido.
4. Clasificación de corriente continua, tipo de carga y corriente de arranque del aparato de destino.
5. Evidencia de certificación, que abarque tanto la instalación como el lote de producto.
6. Diseño de etiquetas, embalajes, molduras de enchufes y características de seguridad específicas del mercado.

Un fabricante que diseña sus propias placas y moldes puede ajustar los seis sin reconstruir la plataforma desde cero, que es lo que hace que OEM y ODM funcionen de manera más práctica que teórica. Haowei Electric, por ejemplo, fabrica protectores de voltaje estándar de la UE y de EE. UU. a partir de un equipo de diseño interno, y sus catalogo de protectores de tension muestra la misma plataforma funcional extendida en los mercados de 110 V, 120 V y 230 V y clases de corriente de 5 A a 30 A.

La construcción de un protector de circuito de sobretensión y subtensión no es exótica, pero sí implacable. La detección decide lo que nota la unidad, la ventana y la histéresis deciden cuándo actúa, el retraso decide si el aparato sobrevive a la recuperación y la etapa de conmutación junto con la ruta de carga decide si el protector seguirá funcionando la próxima temporada. Cuando una cotización parece inusualmente barata para la misma calificación nominal, la diferencia casi siempre se ubica en uno de esos cuatro lugares.
